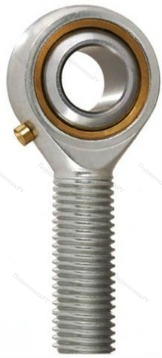

Шарнирный наконечник TSM 18 ISB
Подшипниковый узел обладает характерной формой, отличающей его от прочих изделий и включающей в себя длинный штырь (ножку) с катаной внешней резьбой, соединяющуюся с головкой, имеющей гнездо для монтажа тела скольжения в форме сферы. Оцинкованный стальной корпус вытачивается на токарном станке.
Какими дополнительными отличиями обладает Шарнирный наконечник TSM18 ISB?
- Шарнир с высотой и шириной B(H):23мм является обслуживаемым, имеет специальную масленку и требует регулярной смазки.
- Деталь предназначена для работы с односторонними аксиальными нагрузками при малых темпах вращения в течение непродолжительного времени. Возможны средние или большие углы качения.
- Пара трения в конструкции такого плана – сталь-бронза.
Приобрести модель серии Шарнирный наконечник TSM18 ISB необходимого Вам размера c внутренним диаметром от d - 0мм до 50мм и наружным от D - 35мм до 125мм, легко с помощью онлайн-корзины на нашем сайте!
B, мм | 23 |
D, мм | 35 |
d1 | 21,8 |
d (h7), мм | 18 |
d2, мм | 44 |
dk | 31.75 |
C1, мм | 16.5 |
r1 | 0.3 |
Вид резьбы | наружная |
G (резьба) | M18x1.5 |
Динамическая нагрузка C, kН | 26 |
Статическая нагрузка C0, kН | 34 |
Угол поворота (градусы) | 15 |
Пара трения | сталь/бронза |
Вес, кг | 0.26 |
h1, мм | 72 |
I3 | 44 |
I4 | 93 |
Альтернативная маркировка SKF | SAKAC18M |
Альтернативная маркировка FAG | GAKR18-PB |
Альтернативная маркировка ASAHI | JAM18 |
Альтернативная маркировка FLURO | GAS18 |
Альтернативная маркировка IKO | POS 18 |
Альтернативная маркировка INA | GAKFR 18 PB |
Производитель
|
ISB |
Ширина B
|
23 |
Внешний диаметр D
|
35 |
Размер
|
x35x23 |
Вес, кг
|
0.26 |
Модель
|
TSM18ISB |
EAN
|
T97QO3IEB6 |
