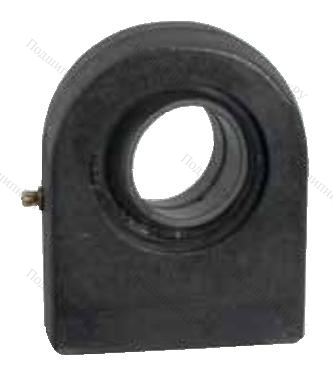

Шарнирный наконечник TPNCE 720 ISB
Модель отличается небольшим размером и весом, не имеет резьбового монтажного стержня и устанавливается при помощи прямоугольной основы методом сварки стального корпуса изделия с днищем или штоком гидроцилиндра. Установочное гнездо наконечника специальными кольцами удерживает шарнирный подшипник скольжения с высотой и шириной B(H):20мм из подшипниковой стали. В узлах, диаметр которых не превышает 300 мм, наружная шина обладает разломом по оси, что позволяет ставить на место внутреннее кольцо.
Какими характеристиками обладает Шарнирный наконечник TPNCE720 ISB?
- До сборки шины устройства обтачиваются и проходят термическую обработку, после чего выравниваются.
- Поверхность трения фосфатируется перед нанесением тонкой пленки двусернистого молибдена.
- Конструкция обслуживаемая посредству штуцера (масленки).
- Эксплуатируется в гидроцилиндрах.
Ищете Шарнирный наконечник TPNCE720 ISB c внутренним диаметром от d - 20мм до 150мм и наружным от D - 35мм до 225мм? Наши консультанты помогут вам!
C1, мм | 19 |
d1 | 25 |
dk | 29 |
I4 | 63 |
Динамическая нагрузка C, kН | 30 |
Статическая нагрузка C0, kН | 74 |
Вес, кг | 0.36 |
B, мм | 20 |
d, мм | 20 |
D, мм | 35 |
d2, мм | 50 |
h2, мм | 38 |
r1 | 0.6 |
Угол поворота (градусы) | 4 |
Пара трения | сталь/сталь |
Производитель
|
ISB |
Ширина B
|
20 |
Внешний диаметр D
|
35 |
Внутренний диаметр d
|
20 |
Размер
|
20x35x20 |
Вес, кг
|
0.36 |
Модель
|
TPNCE720ISB |
EAN
|
P2SJTWDD97 |
