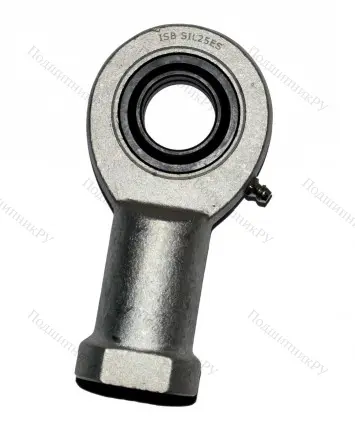

Шарнирный наконечник SI 10E ISB
Узкая шарнирная подшипниковая головка относится к типу «Е» и по форме напоминает ушко иглы для шитья. Корпус выполнен из оцинкованной стали и не имеет дополнительной усиливающей прокладки. Наружная шина и цапфа с резьбой изнутри представляют собой единую конструкцию.
В чем особенности детали такой как Шарнирный наконечник SI10E ISB?
- Сферический подшипник скольжения c внутренним диаметром от d - 10мм до 50мм требует периодической смазки и, в зависимости от конкретной модели, может обладать смазывающим устройством или масленкой.
- Самоцентрирование детали частично компенсирует перекосы вала.
- Целесообразно применение таких конструкций при механических ударных нагрузках различного вектора приложения.
- Узел полностью отвечает стандартам ISO.
Нужен Шарнирный наконечник SI10E ISB? Специально для вас мы подберем с нужным весом в 0.061гр. и наружным диаметром от D - 19мм до 125мм по хорошей стоимости!
B, мм | 9 |
d, мм | 10 |
D, мм | 19 |
d1 | 13,2 |
d2, мм | 29 |
dk | 16 |
d4 | 15 |
d5 | 18 |
C1, мм | 7 |
I5 | 6.5 |
I7 | 14 |
r1 | 0.3 |
Вид резьбы | внутренняя |
G (резьба) | M10x1.5 |
Динамическая нагрузка C, kН | 8.15 |
Статическая нагрузка C0, kН | 17.6 |
Угол поворота (градусы) | 12 |
Пара трения | сталь/сталь |
Вес, кг | 0.061 |
h1, мм | 43 |
W, мм | 15 |
I3 | 20 |
I4 | 57.5 |
Альтернативная маркировка SKF | SI10E |
Альтернативная маркировка FAG | GIR10DO |
Альтернативная маркировка FLURO | EI10 |
Производитель
|
ISB |
Ширина B
|
9 |
Внешний диаметр D
|
19 |
Внутренний диаметр d
|
10 |
Размер
|
10x19x9 |
Вес, кг
|
0.061 |
Модель
|
SI10EISB |
EAN
|
AEK7YZIJ1M |
