Серия GAXSW
В каталоге компании «ПодшипникРУ» заказчики могут подобрать шарнирные наконечники, изготовленные известными мировыми производителями, выбрав интересующие изделия по эксплуатационным характеристикам или геометрическим размерам.
Общая информация о товаре

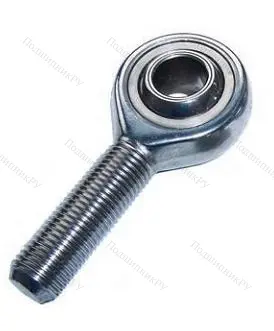

Одну из линеек предлагаемой продукции составляют изделия GAXSW. Первая буква «G» в их маркировке информирует о том, что это наконечники стандартного типа, относящиеся к серии «К». Резьба, на имеющейся цапфе, катаная наружная (в маркировке это отражается буквой «А», проставленной второй). Если вместо неё стоит «I», то резьба является внутренней.
Шарнирные наконечники конструктивно состоят из двух базовых элементов:
- Корпуса, форма которого напоминает игольное ушко;
- Подшипника скольжения, установленного в нём.
При этом внешнее кольцо последнего выполнено единой деталью с цапфой.
Корпус выполняется из закалённой кованой стали марки 42CrMo4, и имеет специальную вставку, минимизирующую коэффициент трения (подшипник является необслуживаемым и в смазке не нуждается).
Материал вставки, сталь марки 9SMnPb28K (вариант, 12L13), имеющая на внутренней поверхности накладку из фторопласта.
Внутреннее кольцо подшипника, выполняется из специальных марок стали, которая проходит предварительную закалку, затем шлифуется и подвергается полировке. Марка стали, Aisi 52100 (реже применяется 100Cr6)
Наконечники данной серии рассчитаны на использование в узлах, подвергающихся существенным растягивающим усилиям, и работающих при значительных давлениях. Важным ограничением является возможность их применения только в механизмах, валы которых периодически совершают вращательные движения на протяжении пренебрежимо малого времени (вращение является кратковременным).
