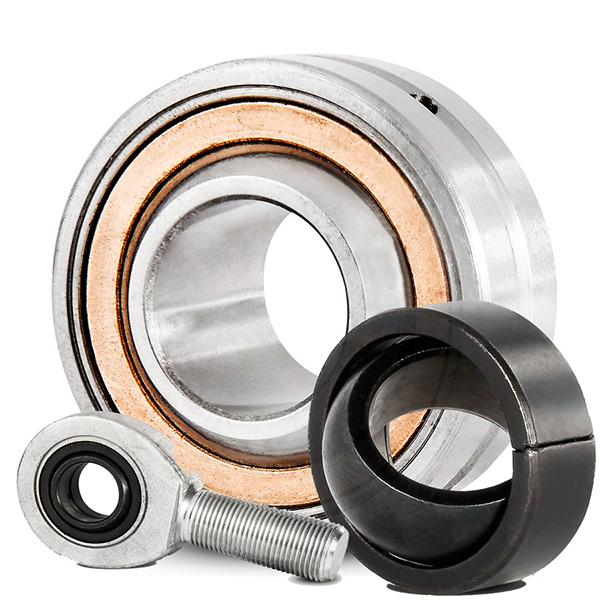

Радиальные сферические подшипники скольжения

Виды подшипников скольжения - прочные и гибкие одновременно

Подшипники скольжения не имеют элементов качения и имеют большую поверхность скольжения, которая может поглощать особенно большие усилия. Большим преимуществом перед подшипниками с элементами качения является их нечувствительность к ударам. Наши сферические подшипники скольжения подходят для поворотных, наклонных и вращательных движений.
Конструкция в виде шарнирной головки облегчает крепление сферических подшипников скольжения.

Радиальные сферические подшипники скольжения - требующие технического обслуживания
Подходит для поворотных, наклонных и вращательных движений, больших статических нагрузок,
тяжелые переменные нагрузки и ударные нагрузки. Комбинации скользящих контактных поверхностей сталь / сталь и сталь / бронза требуют регулярного ухода и повторного смазывания.

Радиальные сферические подшипники скольжения - необслуживаемые
Подходит для поворотных, наклонных и вращательных движений с постоянным направлением нагрузки.
Реагируют более чувствительно к ударным нагрузкам и переменным нагрузкам, чем подшипники, которые требуют технического обслуживания. Для низкого коэффициента трения. Комбинация скользящих контактных поверхностей PTFE / хромированная сталь не требует повторного смазывания.

Rod Ends - требующие обслуживания
Подшипниковые узлы, состоящие из сферического подшипника скольжения и головки стержня с внутренней или внешней резьбой или сварочным концом. Подходит для поворотных, наклонных и вращательных движений, больших статических нагрузок, тяжелых переменных нагрузок и ударных нагрузок.
Комбинации скользящих контактных поверхностей сталь / сталь и сталь / бронза требуют регулярного ухода и повторного смазывания.

Rod Ends - Необслуживаемые
Подшипниковые узлы состоят из сферического подшипника скольжения и головки стержня с внутренней или наружной резьбой. Подходит для поворота,
наклонные и вращательные движения с постоянным направлением нагрузки. Реагируют более чувствительно к ударным нагрузкам и переменным нагрузкам, чем подшипники, которые требуют технического обслуживания. Для низкого коэффициента трения. Комбинация скользящих контактных поверхностей PTFE / хромированная сталь не требует повторного смазывания.

Радиальные сферические подшипники скольжения, требующие технического обслуживания - прочные и гибкие одновременно
В случае радиальных сферических подшипников скольжения, требующих технического обслуживания, стальные протирки по стали или сталь по бронзе. Поэтому регулярное техническое обслуживание и повторное смазывание имеют важное значение. Они могут выдерживать высокие статические нагрузки, высокие переменные нагрузки и ударные нагрузки.
Варианты радиальных сферических подшипников скольжения

• Стандарт (GE..E / ES, GEG..E / ES, GEZ..ES, SSR)
• Соответствует DIN 648. Универсально применимо.
• С расширенным внутренним кольцом (GEEM..ES, GEEW..ES)

Для подшипниковых узлов, где обычно используется распорная втулка с обеих сторон внутреннего кольца.

Описание материала радиальных сферических подшипников скольжения

Радиально-сферические подшипники скольжения со стальным / стальным скользящим контактом поверхности - требуют технического обслуживания
Подходит для поворотных, наклонных и вращательных движений, больших статических нагрузок, тяжелых переменных нагрузок и ударных нагрузок. Требуется регулярное техническое обслуживание и повторное смазывание.

Радиальные сферические подшипники скольжения с комбинацией поверхности скольжения из стали и бронзы - требуют технического обслуживания
Подходит для колебательных или периодических наклонных и поворотных движений, больших статических нагрузок, тяжелых переменных нагрузок и ударных нагрузок. Обладают лучшими характеристиками аварийного хода по сравнению со комбинациями поверхностей скольжения сталь / сталь.
Требуется регулярное техническое обслуживание и повторное смазывание.

Радиально-сферические подшипники скольжения со стальным / стальным скользящим контактом поверхности - требующие технического обслуживания

Радиальные сферические подшипники скольжения серии GE..E / ES
Особенность этой серии
Радиальные сферические подшипники скольжения, требующие технического обслуживания серии GE..E / ES, состоят из скользящей контактной поверхности сталь / сталь. Они подходят для поворотных, наклонных и вращательных движений, высоких статических, высоких переменных нагрузок и ударных нагрузок.
Они доступны в открытом исполнении, а также с резиновыми уплотнениями с обеих сторон.

Радиальные сферические подшипники скольжения серии GEEM..ES
Особенность этой серии
Радиальные сферические подшипники скольжения, требующие технического обслуживания серии GEEM..ES, состоят из скользящей контактной поверхности сталь / сталь и имеют расширенное внутреннее кольцо.
Поэтому они подходят для устройств, в которых проставочная втулка обычно используется с обеих сторон внутреннего кольца. По сравнению с радиальными сферическими подшипниками скольжения серии GEEW они немного шире. Они подходят для поворота, наклона и вращательных движений, высокой статичности,
высокие переменные нагрузки и ударные нагрузки и резиновые уплотнения с обеих сторон.

Радиальные сферические подшипники скольжения серии GEEW..ES
Особенность этой серии
Радиальные сферические подшипники скольжения, требующие технического обслуживания серии GEEW..ES, состоят из скользящей контактной поверхности сталь / сталь и имеют удлиненное внутреннее кольцо.
Поэтому они подходят для устройств, в которых проставочная втулка обычно используется с обеих сторон внутреннего кольца. Они подходят для поворотных, наклонных и вращательных движений, высоких статических, высоких переменных нагрузок и ударных нагрузок.

Радиальные сферические подшипники скольжения серии GEG..E / ES
Особенность этой серии
Радиальные сферические подшипники скольжения, требующие технического обслуживания серии GEG..E / ES, состоят из скользящей контактной поверхности сталь / сталь. Они подходят для поворотных, наклонных и вращательных движений, очень высоких статических, очень высоких переменных нагрузок и ударных нагрузок.
По сравнению с радиальными сферическими подшипниками скольжения других серий они могут выдерживать значительно более высокие нагрузки. Они доступны в открытом исполнении, а также с резиновыми уплотнениями с обеих сторон.

Радиальные сферические подшипники скольжения серии GEZ..ES
Особенность этой серии
Радиальные сферические подшипники скольжения, требующие технического обслуживания серии GEZ..E / ES, состоят из скользящей контактной поверхности сталь / сталь и доступны в размерах в дюймах. Они подходят для поворота, наклона и вращательных движений, высокой статичности,
высокие переменные нагрузки и ударные нагрузки.

Радиальные сферические подшипники скольжения с комбинацией поверхности скольжения из стали и бронзы - требующие технического обслуживания

Радиальные сферические подшипники скольжения серии SSR ..
Особенность этой серии
Радиальные сферические подшипники скольжения, требующие технического обслуживания серии SSR .., состоят из поверхности скольжения из стали / бронзы. Они подходят для поворота, наклона и вращательных движений, высокой статичности,
высокие переменные нагрузки и ударные нагрузки и обладают лучшими аварийными эксплуатационными свойствами, чем радиальные сферические подшипники скольжения со скользящей контактной поверхностью сталь / сталь.

Необслуживаемые радиальные сферические подшипники скольжения

В случае необслуживаемых радиальных сферических подшипников скольжения, PTFE трется о хромированную сталь. Эта комбинация материалов сокращает объем работ по техническому обслуживанию. В свою очередь, они более чувствительны к переменным нагрузкам и ударным нагрузкам, чем
требующие радиальные сферические подшипники скольжения.

Варианты радиальных сферических подшипников скольжения
Соответствует DIN 648. Универсально применимо.

Описание материала радиальных сферических подшипников скольжения

Необслуживаемые радиальные сферические подшипники скольжения с комбинацией скользящих контактных поверхностей из ПТФЭ / хромовой стали
Подходит для поворота, наклонные и вращательные движения с постоянным направлением нагрузки. Реагируют более чувствительно к ударным нагрузкам и переменным нагрузкам, чем подшипники, которые требуют технического обслуживания. Для низкого коэффициента трения. Не нужно смазывать, тем не менее, следует регулярно проверять.

Необслуживаемые радиальные сферические подшипники скольжения с комбинацией скользящих контактных поверхностей из ПТФЭ / хромовой стали

Радиальные сферические подшипники скольжения серии GE..C
Особенность этой серии
Радиальные сферические подшипники скольжения серии GE..C не требуют технического обслуживания и состоят из скользящей контактной поверхности PTFE / хром. Они подходят для поворота, наклона и вращения в направлении постоянной нагрузки. Они не требуют смазывания,
но тем не менее следует регулярно проверять.

Радиальные сферические подшипники скольжения серии GE..ET
Особенность этой серии
Радиальные сферические подшипники скольжения серии GE..ET не требуют технического обслуживания и состоят из скользящей контактной поверхности PTFE / хром. Они подходят для поворота, наклона и вращения в направлении постоянной нагрузки.
По сравнению с радиальными сферическими подшипниками скольжения серии GE..C они могут выдерживать более высокие нагрузки и имеют резиновые уплотнения с обеих сторон. Они не требуют повторной смазки, но, тем не менее, должны регулярно проверяться.

Радиальные сферические подшипники скольжения серии GEG..C
Особенность этой серии
Радиальные сферические подшипники скольжения серии GEG..C не требуют технического обслуживания и состоят из скользящей контактной поверхности PTFE / хром. Они подходят для поворота, наклона и вращения в направлении постоянной нагрузки.
По сравнению с радиальными сферическими подшипниками скольжения серий GE..C и GE..ET они шире, имеют больший наружный диаметр и могут выдерживать более высокие нагрузки при одинаковом внутреннем диаметре. Они не требуют повторной смазки, но, тем не менее, должны регулярно проверяться.

Наконечники, требующие технического обслуживания - прочные подвижные подшипниковые узлы

Наконечники состоят из головки стержня и сферического подшипника скольжения. В случае требующих технического обслуживания концов стержней сферический подшипник скольжения состоит из комбинации материалов сталь / сталь или сталь / бронза. Поэтому регулярное техническое обслуживание и повторное смазывание имеют важное значение.
Они могут выдерживать высокие статические нагрузки, высокие переменные нагрузки и ударные нагрузки.

Варианты наконечников
С внешней резьбой (SA..E / ES, TSM)
С правой резьбой.
С внутренней резьбой (SI..E / ES, TSF)
С правой резьбой.
С круглым сварочным концом (T.A.C.)
С центрирующим штифтом.
С прямоугольным сварочным концом (T.P.N.)

Описание материала наконечников

Наконечник со скользящей контактной поверхностью сталь / сталь - требует технического обслуживания
Подходит для поворотных, наклонных и вращательных движений, больших статических нагрузок, тяжелых переменных нагрузок и ударных нагрузок. Требуется регулярное техническое обслуживание и повторное смазывание.

Наконечник с комбинированной скользящей контактной поверхностью сталь / бронза - требует технического обслуживания
Подходит для поворота, наклона и вращения, больших статических нагрузок, тяжелых переменных нагрузок и ударных нагрузок. Обладают лучшими характеристиками аварийного хода по сравнению со комбинациями поверхностей скольжения сталь / сталь. Требуется регулярное техническое обслуживание и повторное смазывание.

Наконечник с комбинацией стальных / стальных скользящих контактных поверхностей - требуют технического обслуживания

Наконечник из серии SA..E / ES
Особенность этой серии
Концы стержней, требующие обслуживания серии SA..E / ES, состоят из скользящей контактной поверхности сталь / сталь. Они подходят для поворотных, наклонных и вращательных движений, высоких статических, высоких переменных нагрузок и ударных нагрузок.
Они доступны в открытом исполнении, а также с резиновыми уплотнениями с обеих сторон. Для крепления к окружающим элементам конструкции они оснащены наружной резьбой, вращающейся вправо.

Наконечник серии SI..E / ES
Особенность этой серии
Наконечники, требующие обслуживания серии SI..E / ES, состоят из скользящей контактной поверхности сталь / сталь. Они подходят для поворотных, наклонных и вращательных движений, высоких статических, высоких переменных нагрузок и ударных нагрузок.
Они доступны в открытом исполнении, а также с резиновыми уплотнениями с обеих сторон. Для монтажа на окружающие строительные элементы они снабжены внутренней резьбой, вращающейся вправо.

Наконечник серии Т.А.С.
Особенность этой серии
Наконечники, требующие технического обслуживания серии T.A.C. состоят из скользящей контактной поверхности сталь / сталь. Они подходят для поворотных, наклонных и вращательных движений, высоких статических, высоких переменных нагрузок и ударных нагрузок.
Для крепления к окружающим элементам конструкции они оснащены круглым сварочным концом с центрирующим штифтом.

Наконечник из серии Т.П.Н.
Особенность этой серии
Наконечники, требующие технического обслуживания серии T.P.N. состоят из скользящей контактной поверхности сталь / сталь. Они подходят для поворотных, наклонных и вращательных движений, высоких статических, высоких переменных нагрузок и ударных нагрузок. Для монтажа на окружающие строительные элементы, они оснащены прямоугольным сварочным концом.

Наконечник серии TSF
Особенность этой серии
Наконечники, требующие обслуживания серии TSF, состоят из скользящей контактной поверхности из стали / бронзы. Поэтому они обладают лучшими аварийными эксплуатационными свойствами, чем концы стержней со скользящей контактной поверхностью сталь / сталь. Они подходят для поворота, наклона и вращательных движений, высокой статичности,
высокие переменные нагрузки и ударные нагрузки. Для монтажа на окружающие строительные элементы они снабжены внутренней резьбой, вращающейся вправо.

Наконечник серии TSM
Особенность этой серии
Наконечники, требующие обслуживания серии TSM, состоят из скользящей контактной поверхности из стали / бронзы. Поэтому они обладают лучшими аварийными эксплуатационными свойствами, чем концы стержней со скользящей контактной поверхностью сталь / сталь. Они подходят для поворота, наклона и вращательных движений, высокой статичности,
высокие переменные нагрузки и ударные нагрузки. Для крепления к окружающим элементам конструкции они оснащены наружной резьбой, вращающейся вправо.

Необслуживаемые наконечники - прочные подвижные подшипниковые узлы

Наконечники состоят из головки стержня и сферического подшипника скольжения. В случае необслуживаемых наконечников сферический подшипник скольжения состоит из комбинации материалов PTFE / хромированная сталь. Эта комбинация материалов сокращает объем работ по техническому обслуживанию. Взамен сферические подшипники скольжения более чувствительны к переменным нагрузкам и ударным нагрузкам, чем требующие технического обслуживания концы стержней.

Варианты наконечников
С внешней резьбой (SA..C, TSM..C)
С правой резьбой.
С внутренней резьбой (SI..C, TSF..C)
С правой резьбой.

Описание материала наконечника

Наконечник заканчивается комбинацией скользящей контактной поверхности из ПТФЭ / хромовой стали
Подходит для поворотных, наклонных и вращательных движений с постоянным направлением нагрузки. Реагируют более чувствительно к ударным нагрузкам и переменным нагрузкам, чем подшипники, которые требуют технического обслуживания. Для низкого коэффициента трения. Не нужно смазывать, тем не менее следует регулярно проверять.

Необслуживаемые наконечники с комбинацией скользящих контактных поверхностей из ПТФЭ и хромовой стали

Наконечник из серии SA..C
Особенность этой серии
Наконечник серии SA..C не требуют технического обслуживания и состоят из скользящей контактной поверхности из стали / спеченной бронзы-ПТФЭ. Они подходят для поворота, наклона и вращения в направлении постоянной нагрузки. Для монтажа на окружающие строительные элементы,
они оснащены вращающейся вправо внешней резьбой. Они не требуют повторной смазки, но, тем не менее, должны регулярно проверяться.

Наконечник из серии SI..C
Особенность этой серии
Наконечник серии SI..C не требуют технического обслуживания и состоят из скользящей контактной поверхности из стали / спеченной бронзы-ПТФЭ. Они подходят для поворота, наклона и вращения в направлении постоянной нагрузки. Для монтажа на окружающие строительные элементы,
они оснащены вращающейся вправо внутренней резьбой. Они не требуют повторной смазки, но, тем не менее, должны регулярно проверяться.

Наконечник из серии TSF..C
Особенность этой серии
Наконечник серии TSF..C не требуют технического обслуживания и состоят из скользящей контактной поверхности PTFE / хром. Они подходят для поворота, наклона и вращения в направлении постоянной нагрузки. Для монтажа на окружающих строительных элементах они оснащены
вращающаяся внутренняя резьба. Они не требуют повторной смазки, но, тем не менее, должны регулярно проверяться.

Наконечник из серии TSM..C
Особенность этой серии
Наконечник серии TSM..C не требуют технического обслуживания и состоят из скользящей контактной поверхности PTFE / хром. Они подходят для поворота, наклона и вращения в направлении постоянной нагрузки. Для крепления к окружающим элементам конструкции они оснащены
вращающаяся внешняя резьба. Они не требуют повторной смазки, но, тем не менее, должны регулярно проверяться.
